1. Bevezetés
Ezen kiadványunk rendeltetése, hogy megsegítse a NUQML Editor kezelésének elsajátítását az azt a későbbiekben használó személyek számára. Tervezése során ügyelünk arra, hogy egy könnyen használható, egyszerű, mégis hasznos és sokrétű alkalmazás legyen a munkánk eredménye. A továbbiakban részletesen kitérünk az egyes funkciók bemutatására, valamint azok használatának módjára.
2. Telepítés, és szükséges hardver, illetve szoftver
eszközök
A telepítéshez szükséges, a felhasználó rendelkezzen
előfizetéssel egy internetes tárhelyet biztosító webszerverre, ahol
adatbázis-szerver is található, vagy pedig a helyi számítógépe rendelkezzen
webszerver programmal, illetve adatbázissal. Amennyiben nem helyi számítógépen
található a webszerver, szüsége van internetes elérésre is. Ha helyi
számítógépet kíván szerverként használni, akkor az lenne a legmegfelelőbb, ha az
legalább 1GHz-es processzorral, és 512Mb memóriával rendelkezne. Amennyiben
interneten keresztül, kliens géppel akarja használni a szoftverünket, elegendő
egy kisebb teljesítményű számítógépet használnia. Erre a célra akár egy 433
MHz-es 128 Mb memóriával rendelkező számítógép is megfelel. Amennyiben ezekkel
az eszközökkel rendelkezik, a telepítés tulajdonképpen csak annyiból áll, hogy
el kell helyezni az alkalmazásunk PHP, illetve JavaScript kódjait a
webszerveren, vagy a webszerver
programot futtató helyi számítógépen. Ha ezt
elvégezte, egy internet böngészőre van szüksége, aminek a böngészősávjába
egyszerűen csak be kell írnia az alkalmazás elérhetőségét (URL-cím,vagy helyi
ösvény).
3. Kezelés és felhasználói interface-ek
3.1 Beléptető képernyő:

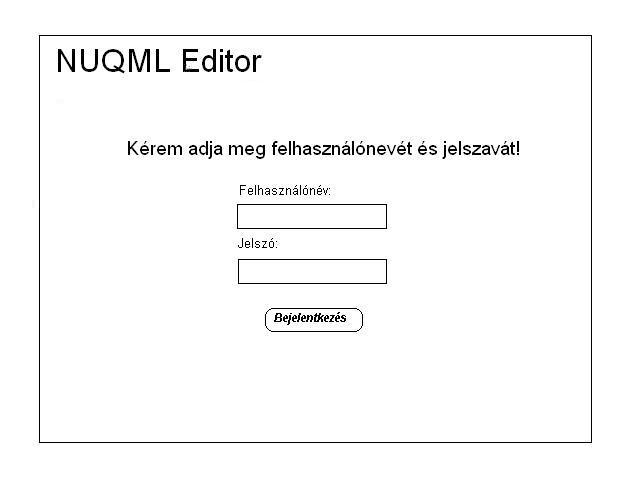

Kérem írja be felhasználónevét és jelszavát a megfelelő mezőkbe. Ha még nem rendelkezik felhasználónévvel és jelszóval kérem vegye fel a kapcsolatot a rendszergazdával!
3.2 Főablak:

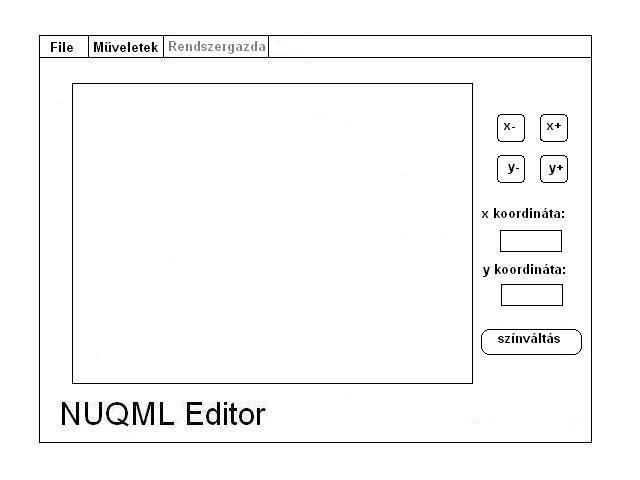

A főablak felső soránban található a menü, ahol böngészhet a különböző funkciók között. Középen találja a szerkesztő felületet, jobbra pedig a szerkesztőeszközöket. Az újonnan létrehozott objektumok megjelennek a szerkesztőfelületen. A szerkesztőfelülettől jobbra elhelyezkedő "x+", "x-", "y+", "y-" gombok segítségével változtathatja meg egy kiválasztott egyed pozícióját a szerkesztő felületen. A program az esetlegesen egyedhez kötött kapcsolatokat automatikusan újrarajzolja. A pozíciót azonnal is megadhatja a kívánt koordináták megfelelő mezőkbe beírásával. A "színváltás" gomb egy ablakot nyit meg, ahol megváltoztathatja a kiválasztott rajzelem színét.
A menü:

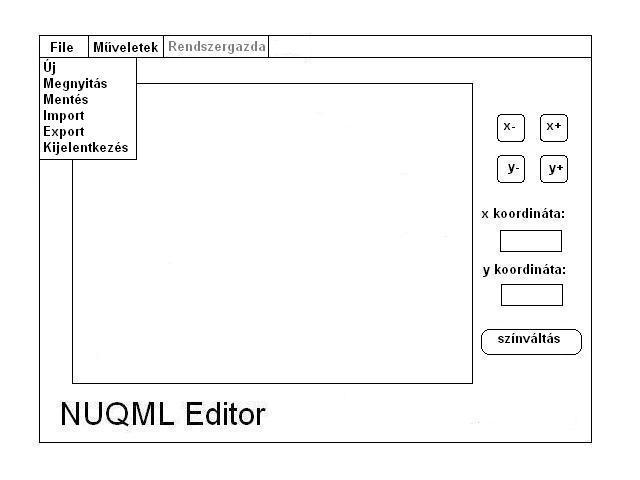

3.3 File menü:
új: Ezzel a menüponttal új fájlt hozhat létre.
Megnyitás: Megnyithatja egy korábban elmentett munkáját.
Mentés: Kimentheti fájlba megkezdett munkáját.
Import: Ennek a menüpontnak a segítségével importálhat C++ kódot vagy JAVA.
Export: Ennek segítségével megszerkesztett UML ábrát C++, JAVA illetve HTML kódokba exportálhatja.
Kijelentkezés: Kijelentkezik a alkalmazásból.

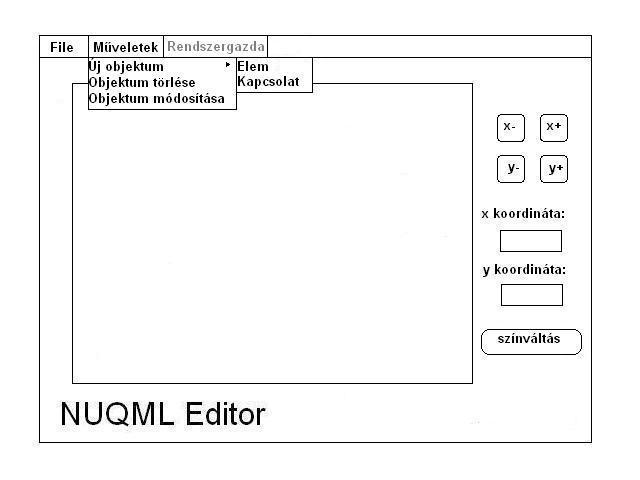

3.4 Műveletek menü:
Új objektum: Új objektum (elem, kapcsolat) létrehozására szolgál.
Objektum törlése: Egy már meglévő objektumot töröl a szerkesztőfelületről.
Objektum módosítása: Létező objektum adatait módosíthatja.

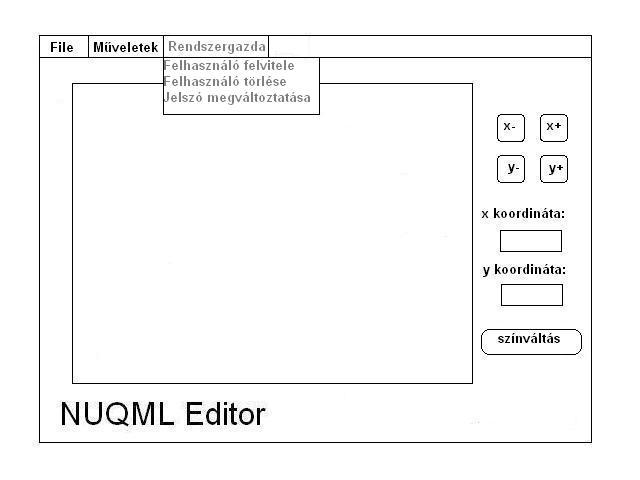

3.5 Rendszergazda menü:
Amennyiben a rendszergazda van bejelntkezve ennek a menünek a pontjaival a
felhasználók adatait kezelheti.
Egyszerű felhasználó esetén ez a menüpont
inaktív.
Felhasználó felvitele: Új felhasználó felvitelére szolgál
Felhasználó törlése: Törölhet egy adott felhasználót
Jelszó megváltoztatása: A felhasználók jelszavát megváltoztathatja
3.6 Új fájl létrehozása:

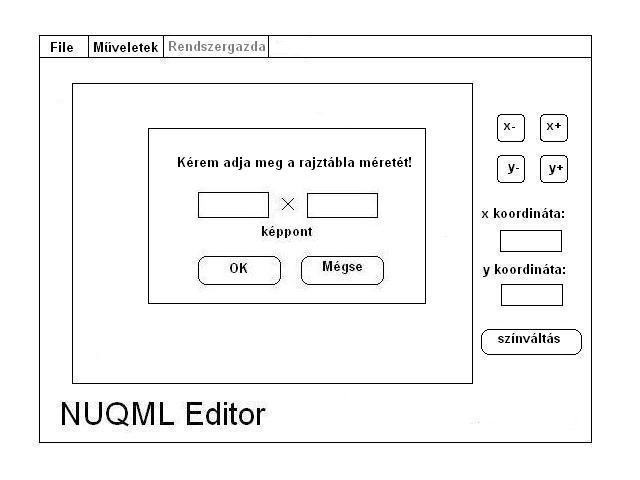

A szövegmezőkben adja meg a rajztábla méretét képpontokban!

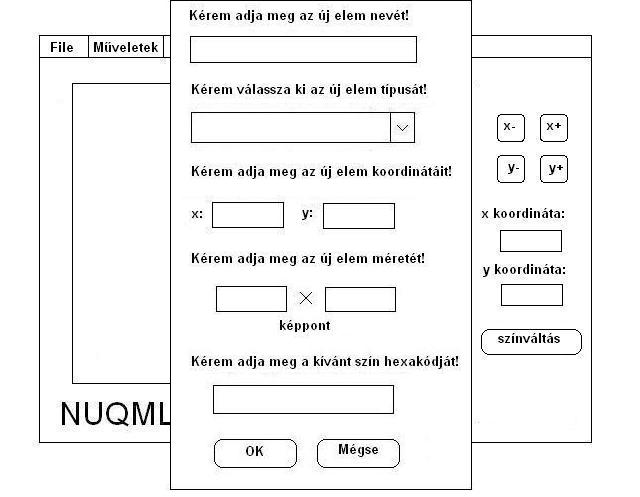

3.7 Új elem ablak:
Az első mezőbe írhatja be a létrehozandó elem a nevét, majd kiválaszthatja a típusát.A megadott koordináták segítségével adhatja meg, hogy a létrehozott objektum a szerkesztőfelületen hol helyezkedjen el. A méret megadásakor meghatározhatja, hogy mekkora legyen az új objektum kiterjedése képpontokban. A kívánt szín hexakódjának segítségével határozhatja meg a létrehozandó objektum színét. Amennyiben segítségre van szüksége, hogy egy kívánt színnek mi a hexakódja, kérjük nézzen utána az interneten vagy a megfelelő szakirodalomban!
3.8 Új kapcsolat ablak:

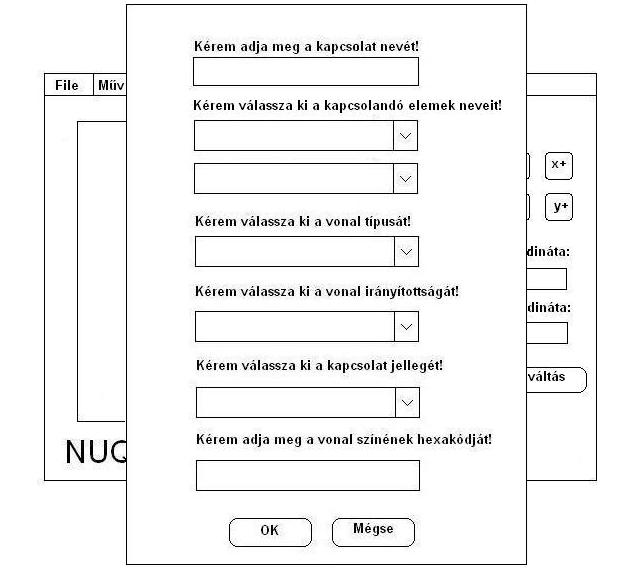

Az első mezőben adhatja meg az új kapcsolat nevét. Ezután választhatja ki a kapcsolandó elemek neveit, a program automatikusan megrajzolja a kapcsolatot jelző vonalat a két egyed között. Az ezután következő legördülő menükből vászthatja ki a vonaltípust, a vonal irányítottságát (kiválsztva annak az egyednek a nevét amelyik irányába a nyílnak mutatnia kell ), illetve a kapcsolat jellegét. Végül megadhatja a vonal leendő színének hexakódját. A hexakódról bővebben az előző menüben, illetve szótárunkban olvashat.
3.9 Elem módosítása ablak:

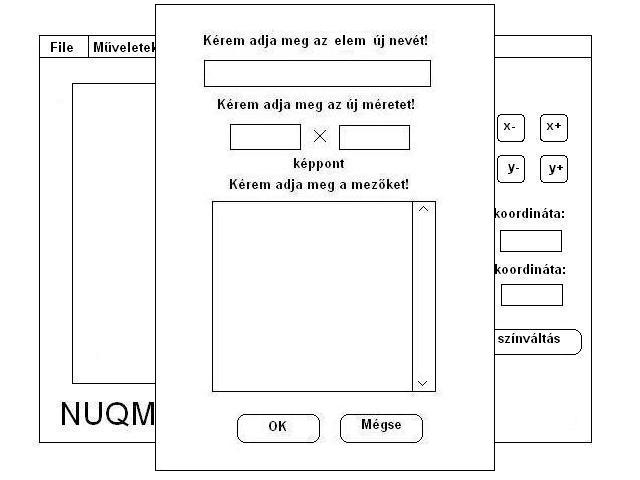

Az első mezőben megváltoztathatja a kiválasztott elem nevét. Amennyiben ide nem ír be új nevet, az egyed neve az eredeti marad. Megadhatja az egyed új méretét képpontokban. Ha ezekbe a mezőkbe sem ír semmit az egyed mérete sem változik meg. A következő mezőben felsorolással adhatja meg a UML egyedre jellemző tulajdonságokat.
3.10 Kapcsolat módosítás ablak:

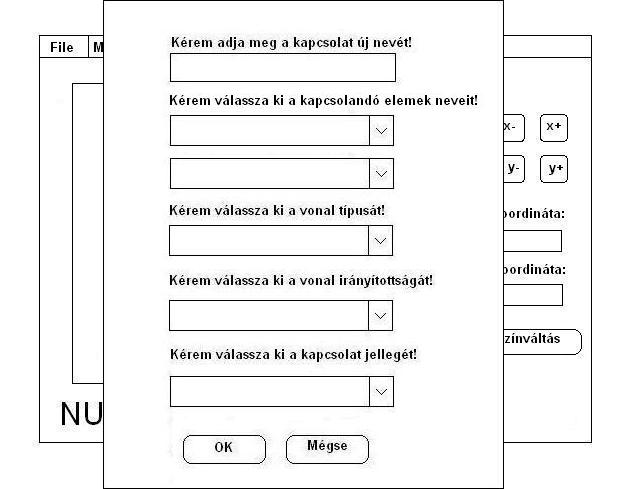

Ennek az ablaknak a mezőiben megváltoztathatja akiválsztott kapcsolat tulajdonságai. A nevét, azt, hogy mely egyedek között legyen berajzolva, a vonal típusát, illetve irányítottságát, valamint a kapcsolat jellegét. Abban az esetben, ha valamelyik mezőt nem tölti ki, akkor az annak a mezőnek megfelelő tulajdonság változatlan marad.

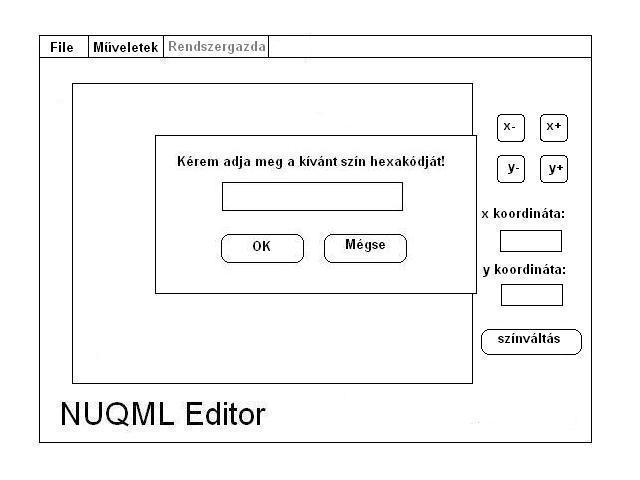

3.11 Színváltoztatás ablak:
A kiválasztott razjelem színét változtahatja meg a kívánt szín hexakódjának beírásával.
3.12 Importálás ablak:

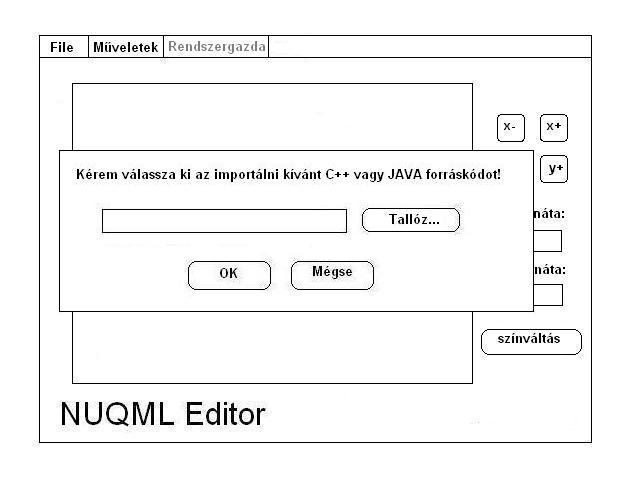

A szövegmezőbe beírhatja az importálni kívánt fájl nevét, vagy a "Tallóz..." gomb segítségével megkeresheti a számítógépén. Ezután kattintson az Ok gombra!

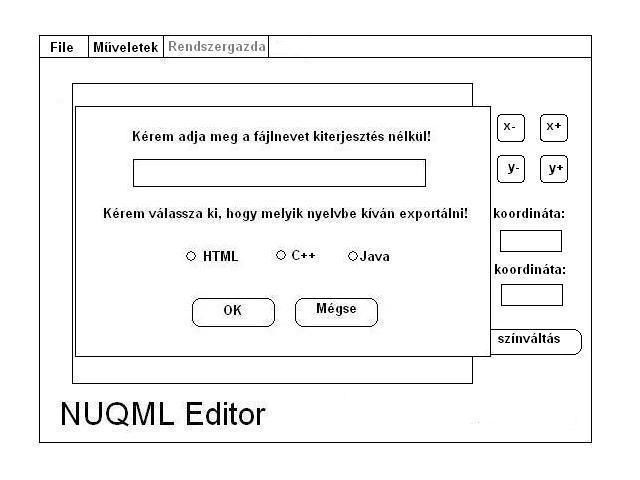

3.13 Exportálás ablak:
A szövegmezőben adja meg a fájlnevet kiterjesztés nélkül. A exportálás ezzel a fájnévvel fog elmentődni. A fájl nevének beírása után válassza ki, hogy melyik nyelvbe kíván exportálni, majd kattintson az OK gombra!

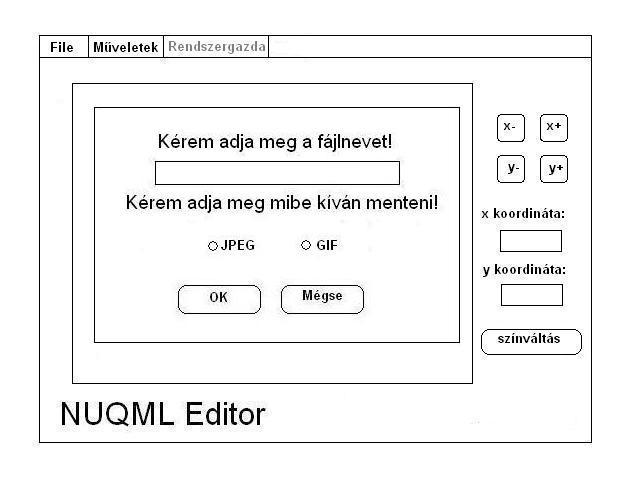

3.14 Mentés ablak:
Kérem írja be a fájlnevet a megfelelő mezőbe, majd válassza ki, hogy milyen képformátumba kíván menteni! A képformátumokról bővebben szótárunkban olvashat.

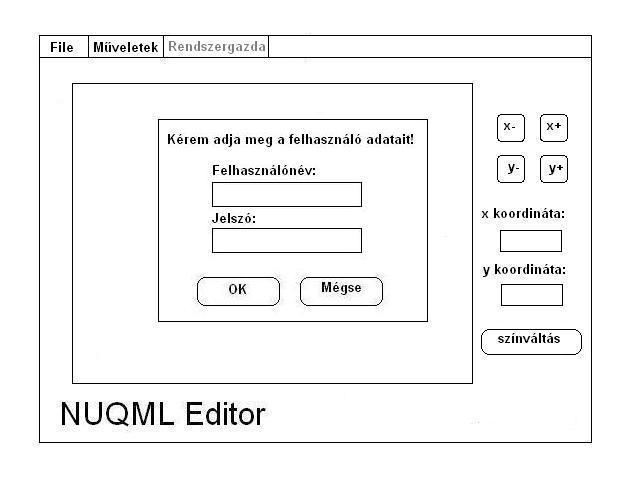

3.15 Felhasználó felvitele ablak:
A megfelelő mezőbe írja be a felvenni kívánt felhasználó nevét, illetve jelszavát!
3.16 Felhasználó törlése:

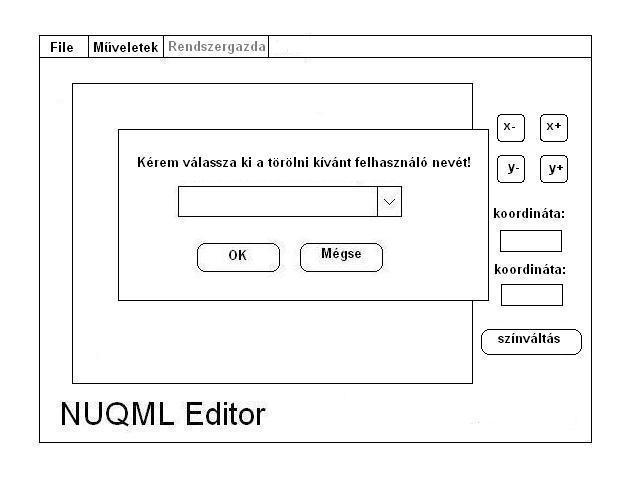

A legördülő menüből válassza ki a törlendő felhasználó nevét, majd kattintson az OK gombra! Ha nem kíván felhasználót törölni, úgy kattintson a Mégse gombra!

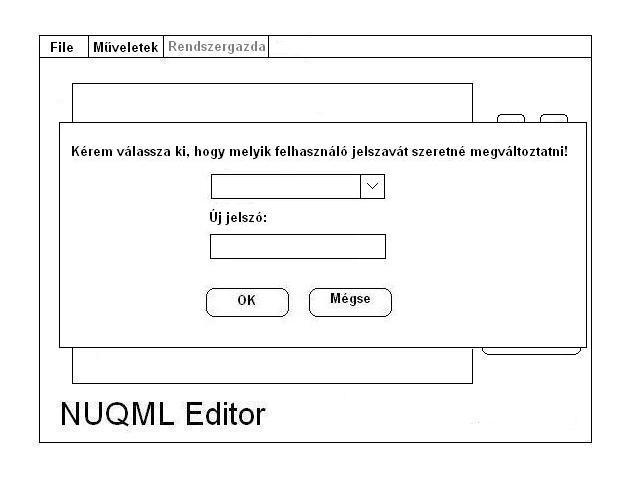

3.17 Jelszó megváltoztatása:
A legördülő menüből válassza ki annak a felhasználónak a nevét, akinek a jelszavát meg kívánja változtatni, majd a szövegmezőbe írja be az új jelszót!
